MOSAIC bezpečnostní programovatelná jednotka
Kontakt
- MOSAIC je bezpečnostní programovatelná jednotka pro monitorování bezpečnostních komponent jako například: bezpečnostní světelné závory, bezpečnostní senzory, bezpečnostní spínače, laserové skenery, nouzová tlačítka ...
- modulární systém až se 14 rozšiřujícími jednotkami
- rychlé a jednoduché zapojení
- maximálně 128 vstupů a 16 OSSD párů výstupů
- k dispozici komunikační jednotky pro:
- PROFIBUS DP
- DeviceNet
- CANopen
- Ethernet IP
- EtherCAT
- PROFINET
- USB
- Modbus RTU
- Modbus TCP
- konfigurovatelný pomocí softwaru MOSAIC Safety Designer dodávaného ZDARMA
- programovatelný pomocí standardního USB kabelu
- pro přenesení konfigurace bez použití PC lze využít paměťovou MCM kartu
- možnost decentralizace pomocí modulů MCT do vzdálenosti až 250 m, RS485
- rozměry 22,5 x 99 x 114,5 mm (Š x H x V)
- napájení 24 V DC
- bezpečnostní kategorie 4, SIL 3 - SILCL 3 - PL e
 |

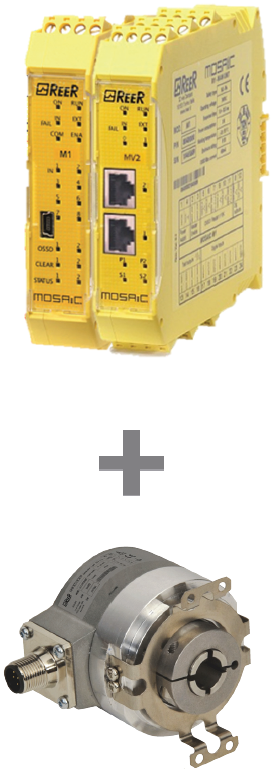

- bezpečnostní monitorování rychlosti (až PLe) pro: monitorování nulové rychlosti, max. rychlosti, rozsahu rychlostí a směru
- až 4 logicky volitelné prahy rychlosti volně konfigurovatelné pomocí softwaru Mosaic Safety Designer (MSD) pro každý logický výstup (osu)
- každý modul má 2 logické výstupy konfigurovatelné přes MSD a umožňuje monitorovat až 2 nezávislé osy
- RJ-45 (1 pro MV1, 2 pro MV2) konektory pro enkodéry a svorkovnice pro bezdotykové snímače
- max. vstupní frekvence (enkodéry): 500 KHz (HTL: 300 kHz)
- max. vstupní frekvence (bezdotykové snímače): 5 kHz
- rozšiřující moduly MV je nutné připojit k základnímu modulu M1
- provedení s hřídelí nebo dutou hřídelí (nerezová ocel)
- certifikován BGIA
-
Safety-LockTM umožňuje vysoké otáčky a vysoké zatížení hřídele
- vysoká rotační rychlost
- rozsah teploty -40° až +90°
- vysoká nosnost hřídele
- odolnost vůči otřesům dle EN 60068-2-27 – 2 500 m/s2, 6 ms
- odolnost vůči vibracím dle EN 60068-2-6 – 100 m/s2, 55 až 2 000 Hz
- příruba: hliník
- pouzdro: zinek litý pod tlakem
- krytí IP67
- příslušenství: miniaturní vlnovcové spojky R+W k připojení enkodéru s válcovou hřídelí k motoru (ceny a typy na poptání)
Soubory ke stažení
Dotaz na produkt
| Název | Soubor | Velikost | Stáhnout |
|---|---|---|---|
| Ceník bezpečnostní programovatelné jednotky MOSAIC | 654 kB | Stáhnout | |
| Ceník rozšiřujících modulů pro bezpečnostní monitorování rychlosti | 685 kB | Stáhnout | |
| Představení bezpečnostní jednotky MOSAIC a SOFTWARU | 5 MB | Stáhnout | |
| Katalog bezpečnostních senzorů | 5 MB | Stáhnout | |
| Manuál bezpečnosti programovatelné jednotky MOSAIC | 11 MB | Stáhnout |
