Dotykový displej SmartAXIS Touch se zabudovaným PLC

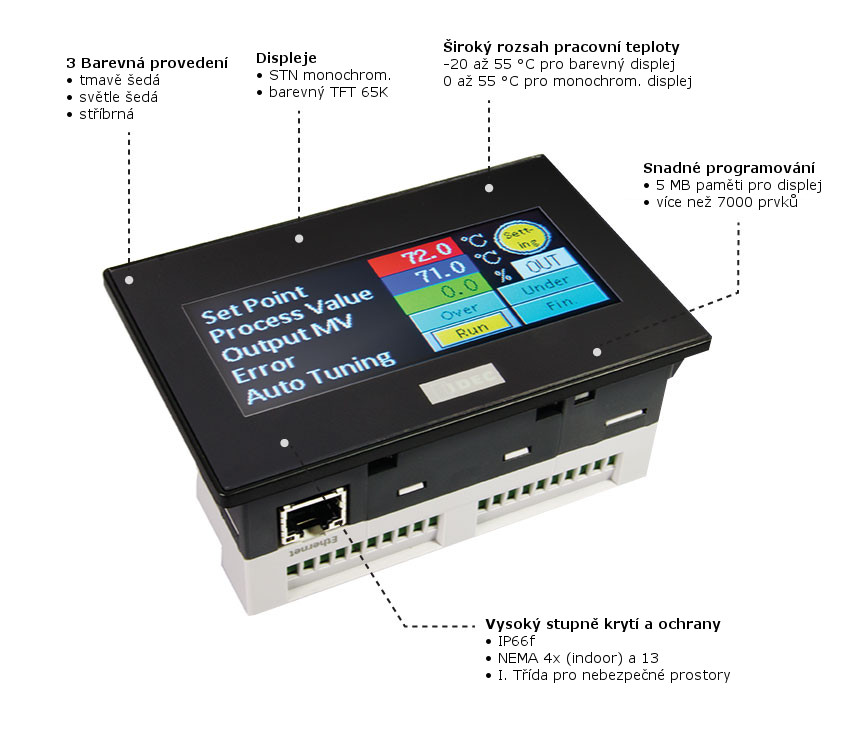

SmartAXIS Touch přináší dostupnost bez kompromisů! Vybaven několika rozhraními pro komunikaci, rozšiřitelnými analogovými a digitálními vstupy, možností snadného logovaní na USB Flash disk a hlavně 3,8 palcovým displejem v barevné nebo monochromatické variantě je všestranným nástrojem pro potřeby automatizace, kde může zastat hned několik rolí.
Hlavní rysy
Stabilní a výkonné zpracování instrukcí - 1 850 µs / 1 000 programových kroků.
Rychlé spuštění displeje za 3 s - Rychlý start displeje umožňuje snadné ladění a bezproblémový provoz.
Modbus TCP nebo RTU - Ethernetový konektor RJ45 může být nakonfigurován jako Modbus TCP Master nebo Slave. Díky tomu může být FT1A propojeno s dalšími PLC.
Bez externího relé, redukce elektrického vedení - 10 A reléové výstupy umožňují např. přímé připojení elektromagnetických solenoidových ventilů. Pro připojení relé není nutný žádný další okruh, což redukuje elektroinstalaci.
- plnohodnotné PLC FT1A
- výstupy umožňují např. přímé připojení elektromagnetických solenoidových ventilů
- velká paměť pro program – 48 KB pro PLC a 5 MB pro dotykový displej
- snadné logování dat na USB flash disk
- programování přes USB mini-B konektor
- provozní teplota:
- barevné displeje -20 °C až +50 °C
- černobílé displeje 0 °C až +55 °C
- uživatelsky přívětivý software Automation Organizer v ceně hardwaru
.png)

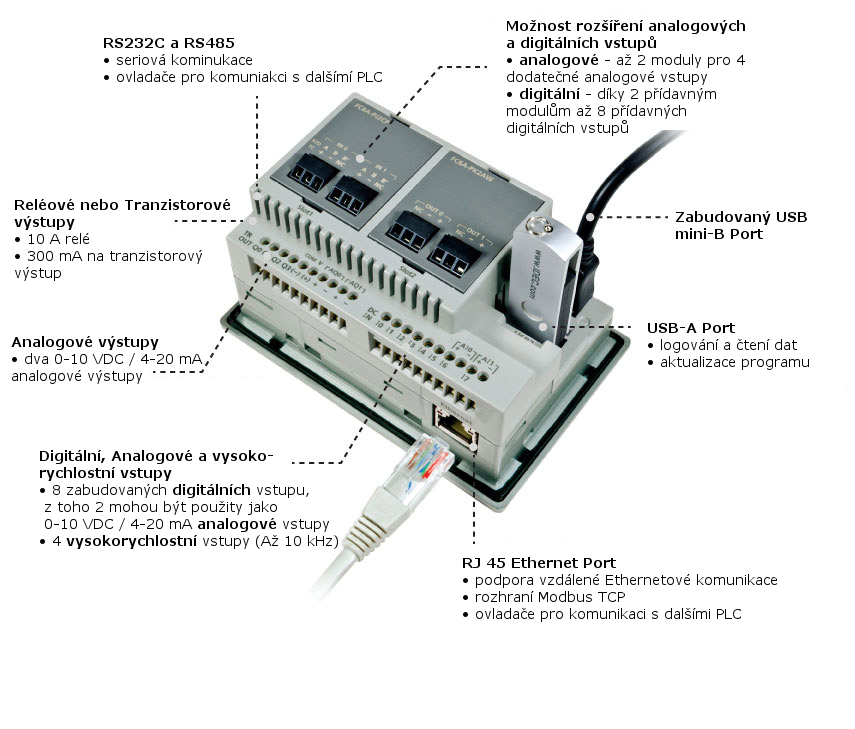

Popis PLCVysokorychlostní čítač - Integrovaný vysokorychlostní čítač (jednofázový 10 kHz /4 vstupy, dvoufázový 5 kHz / 1 vstup).
Rozšiřující karty analogových i digitálních vstupů - Možnost rozšíření až o 8 digitálních I/O vstupů nebo 4 analogové vstupy ve variantě 0-10V DC / 4-20 mA.

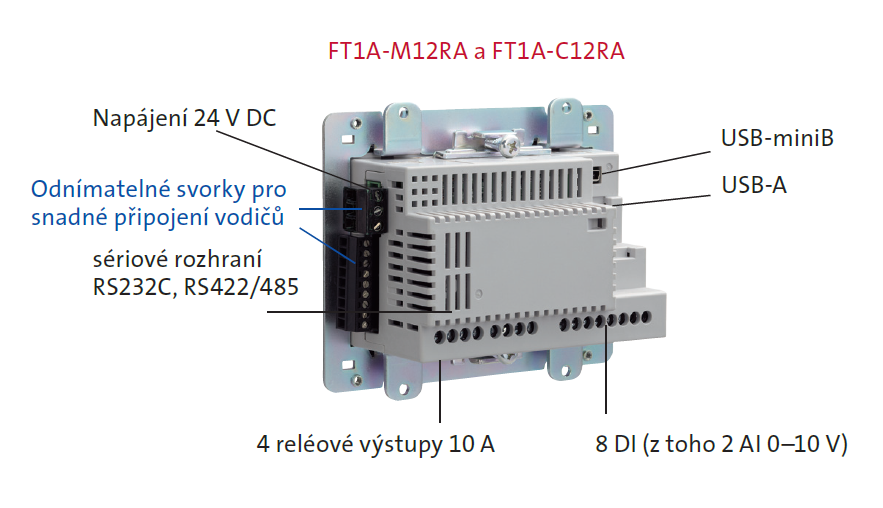

- integrované rozhraní
- Ethernet
- RS232C, RS422/485
- USB-A, USB-miniB
- 8 digitálních vstupů (z toho 2 vstupy lze použít jako analogové) + 4 reléové výstupy 10 A nebo 4 tranzistorové výstupy PNP

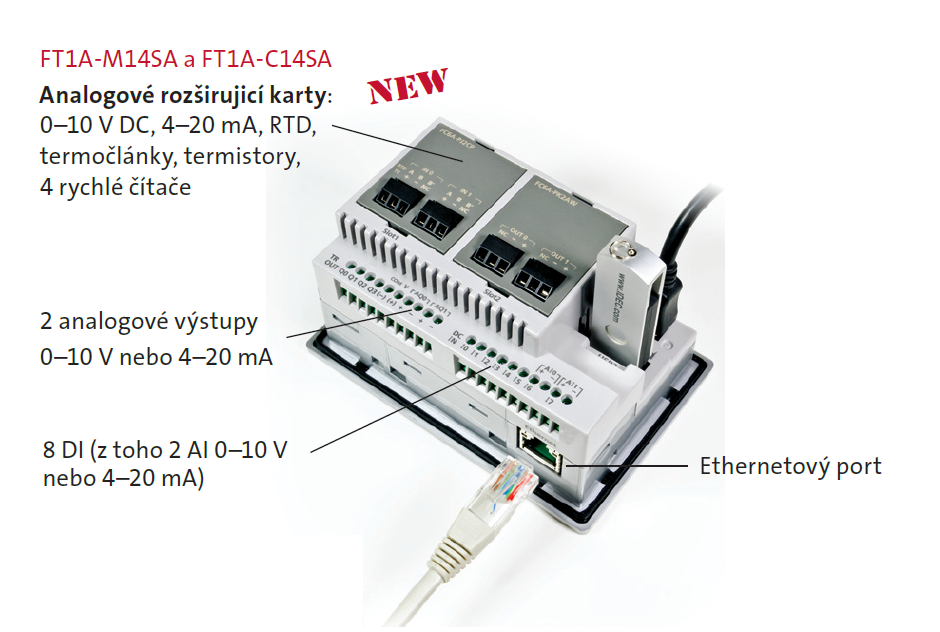

- u vybraných typů 2 vestavěné analogové výstupy
- u typů s AO integrováno PID řízení
.jpg)

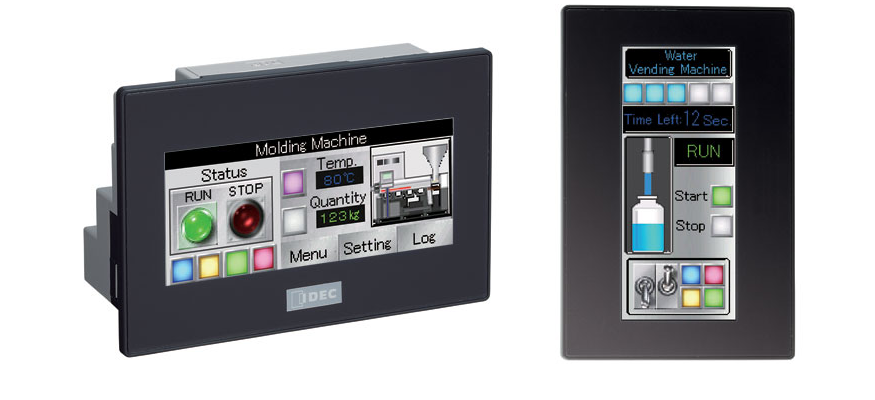

Popis dotykového displeje

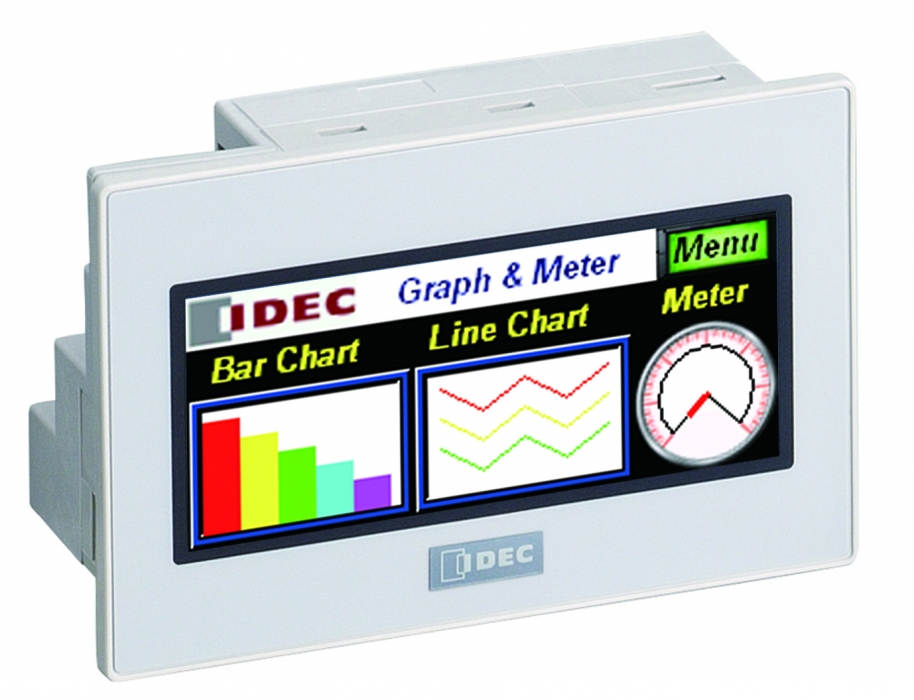

Barevný LCD displej TFT s vysokým rozlišením 65 536 barev - LCD s nejvyšším jasem ve své třídě. Kompaktní obrazovka s jedinečným zobrazením.
Monochromatický LCD displej s růžovým, červeným nebo bílým podsvícením - Snadná kontrola stavu systému díky mimořádně jasnému displeji s růžovým, červeným nebo bílým podsvícením. Zobrazení se stejnou úrovní jasu jako u barevných modelů LCD.
- 3,7" monochromatická dotyková LCD obrazovka STN: vysoký jas a kontrast 740 cd/m2, podsvícení displeje jednou ze tří barev – bílá, červená, růžová
- 3,8" barevná dotyková LCD obrazovka TFT: vysoký jas a kontrast 400 cd/m2, 65 536 barev, nastavitelné LED podsvícení
- rychlý start displeje za 3 sekundy
- barva krytu světle šedá nebo černá
- programovací software WindO/I-NV3: ladder diagram, velká grafická knihovna, podpora vícejazyčných obrazovek, intuitivní a snadné programování, scripty
- krytí přední strana IP66F
Podpora
Náši technici pro Vás připravili aplikační postupy a vzorové programy, které můžete najít zde.
PŘIHLASTE SE NA ŠKOLENÍ: Programování nového PLC a HMI SmartAXIS od IDEC
